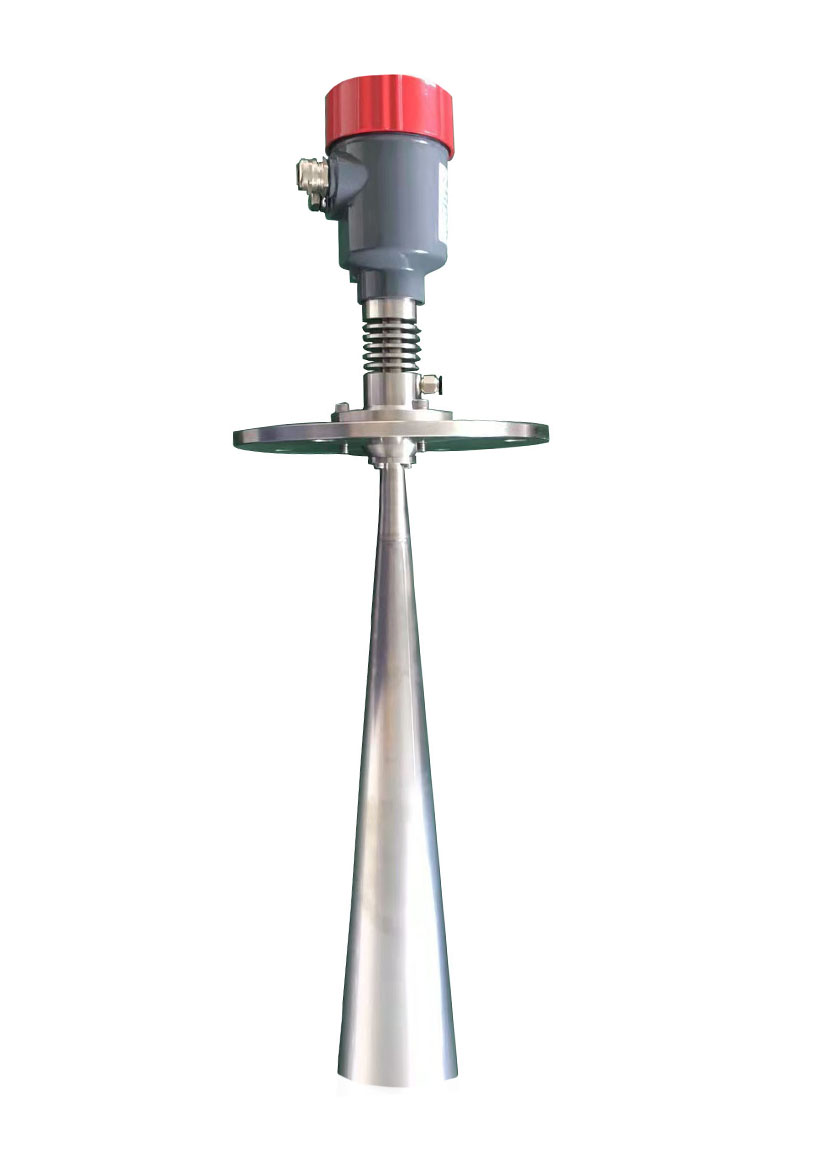

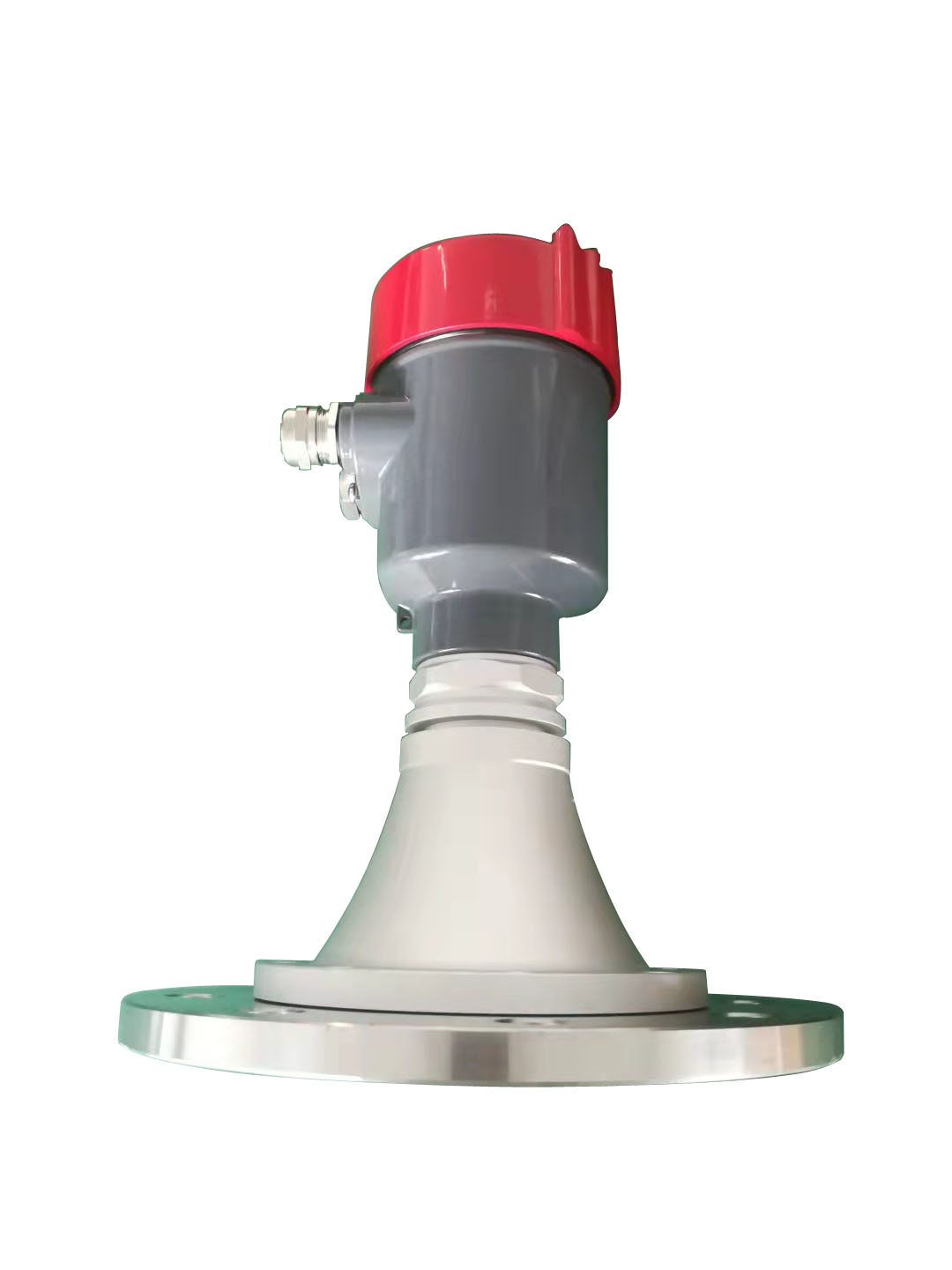

26GHz高頻雷達物位計（固體型）
非接觸式測量，適合測量固體料位、過程容器、強粉塵、易結晶、結露場合，可選天線尺寸更大，波束角更小，信號強度更大，抗干擾能力更高；是水泥粉、石灰粉、礦石、煤塊等固體倉的較好物位測量選擇。
訂購熱線：021-80370763
測量原理
26G微波脈沖通過天線系統發射并接收，雷達波以光速運行，運行時間可以通過電子部件被轉換成物位信號。一種特殊的時間延伸方法可以確保穩定和精確的測量。
即使工況比較復雜的情況下，存在虛假回波，用最新的微處理技術和調試軟件也可以準確的識別出物位的回波。
輸入

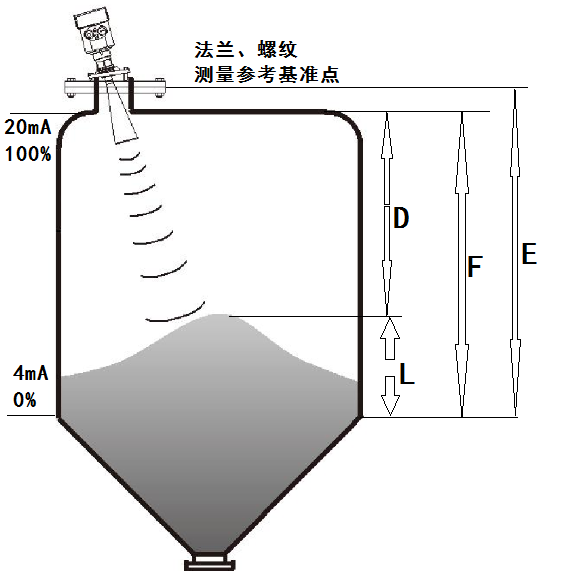

天線接收反射的微波脈沖并將其傳輸給電子線路，微處理器對此信號進行處理，識別出微脈沖在物料表面所產生的回波。正確的回波信號識別由智能軟件完成，精度可達到毫米級。距離物料表面的距離D與脈沖的時間行程T成正比：D=C×T/2 （其中C為光速）因空罐的距離E已知， 則物位L為： L=E-D
輸出
通過輸入空罐高度 E（=零點），滿罐高度 F（=滿量程）及一些應用參數來設定，應用參數將自動使儀表適應測量環境。對應于4…20mA 輸出。
