本包裝機適用于：化工、礦產、建材、食品、醫藥、鹽化工、納米材料等等行業的小顆粒的100~5000kg的高精度定量灌裝！

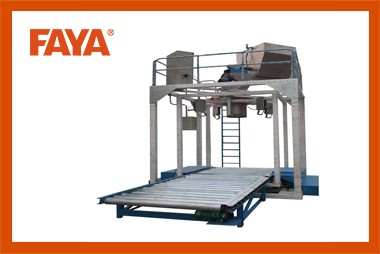

1、DCS-TJX-DB3型定量噸包裝機是由高精度(0.02%)傳感器及高分辨率控制儀表構成計量控制系統，精度高，穩定性能好。
2、加料機構采用變頻器控制螺旋變速，定量控制加料，包裝速度快。
3、包裝范圍寬，在200～2000kg范圍內可調?？蛇m用于大包裝袋的包裝。
4、參數設定，稱量標定簡單易懂，操作方便。
5、配有多種通訊接口，可與計算機聯網作各種數據處理。

二、設備組成

1、  螺旋加料器

2、  稱重內架

3、  外架

4、  氣動掛袋、壓袋裝置。

5、  振動臺

6、  電器箱

7、  收塵裝置

三、結構原理
1、變速加料機構：由可調速電動機、皮帶傳動、 螺旋軸、加料嘴組成，加料嘴邊有吸塵口，可變速電動機由電氣箱控制轉速，通過螺旋將物料從料倉加入包裝袋。
2、稱重架：
稱重架與傳感器連接，將物料的重量信號傳遞給電器箱，由電器箱控制整臺機器的運行。稱重架上的升降氣缸勾住包裝袋角。
3.電氣箱
外部信號及傳感器的信號傳遞給電氣箱，電氣箱通過編制過的程序，控制加料電機的啟動、停止、轉速、氣缸的升降。

四、工作過程
將噸包裝袋套在加料嘴上，將包裝袋四角掛在氣缸上，按動“允加”按鈕，這時壓袋氣缸開始工作并壓住袋口，氣缸將包裝袋四角撐開，控制器將包裝袋重量自動去除，螺旋轉動迅速將物料灌裝入袋中，振動臺開始振動將物料振實，隨袋中空氣一起溢出的粉塵通過吸塵器由除塵器吸走，待加料快到設定值時，螺旋轉速減速慢加，振動停止，到設定值時，加料停止。誤差<0.3%。這時壓袋氣缸松開袋口，氣缸將包裝袋四角松開，鏟車將包裝袋送出。
注：以上工作過程為自動加料工作過程。工作過程也可改為手動加料過程，只須將按鈕“自動／手動”按鈕置于手動檔，按下“壓袋(提升)”鈕，則將袋口壓緊，按“手動快加”鈕則進行快速加料，待快到設定值時按下“手動慢加”鈕則進行緩慢加料，待到設定值時按下“停止”鈕，則加料過程結束。

五、主要功能及技術參數

型  號   DCS-1000

包裝形式  噸袋式

加料范圍  500――2500kg

包裝速度  加料開始至加料結束2――3分鐘／袋

包裝精度   靜態精度0.03%FA.OIMLⅢ級    動態精度0.1%

氣    源   0.4～0.6MPa,  耗量2M3/h

電    源   AC380V

總 功 率   5.5.kw

真空吸塵   真空度100～120mmHg  吸塵流量10～12M3/分鐘

外型尺寸(長×寬×高)   5600x2600x2800

六、執行標準

化工行業《電子自動定量包裝機標準》HG/T3130-1998

七、材料及外觀及涂飾

材料為碳鋼。外表為淺色油漆

八、隨機交付的資料清單

產品說明書  1份

產品使用維護說明書  1份（內含產品安裝、操作、維護詳細說明）

三菱變頻器使用維護說明書  1份

合格證  1份

九、有關設備質量保證的承諾

一年內免費維修。終生維修

十、設備安裝調試及技術交接

生產現場只要場地平整，機器可隨意擺放移動。無須作基礎。包裝機自動化智能化程度高，只要看懂說明書即會操作，調試包裝機。技術交接較簡單。

十一、設備主件

計量控制系統：（主要元器件為歐姆龍產品）

傳感器：中外資企業生產

變頻器：日本三菱

接觸器：正泰集團

十二、配套產品

1、除塵器

2、空壓機
